HIDRÁULICA
Se pretende contemplar los tipos de cilindro hidráulico necesarios para cubrir todas las necesidades, desechando tipos que por alguna razón no tienen la relación coste prestaciones deseable.
Se contemplan cilindros normalizados y cilindros especiales.

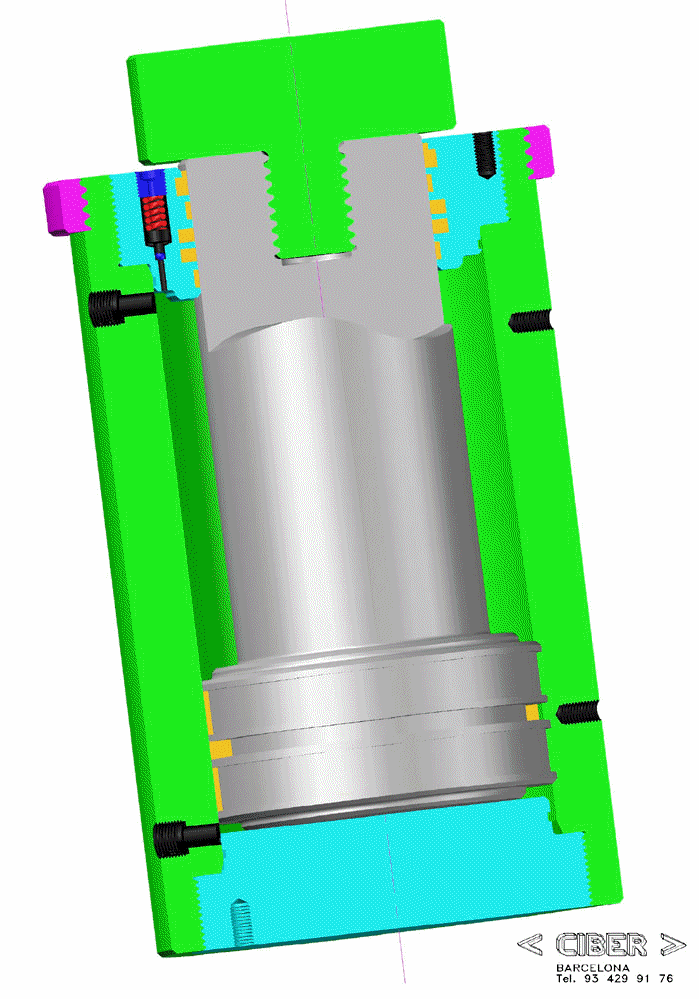

| DOBLE EFECTO
Cilindro hidráulico de doble efecto más versátil y recomendable. Dispone de espacio para colocar válvula de seguridad, aunque es preferible situarla en el grupo hidráulico. Permite las tres opciones de fabricación de la base, roscada, soldada o mecanizada. Permite aros de refuerzo opcionales en los extremos. Admite todas las opciones de acoplamiento del vástago: sufridera, cabezal vasculante, rosca o tornillo.
|
 |
|
DOBLE VÁSTAGO
Cilindro hidráulico de doble efecto, adecuado para movimientos simétricos, dado que proporciona igual fuerza en ambos sentidos. Sin embargo, dado que el cilindro vascula sobre su anclaje central y no admite fuerzas laterales, normalmente se termina diseñando el mecanismo para cilindro de simple vástago, añadiendo una barra.
|
 |

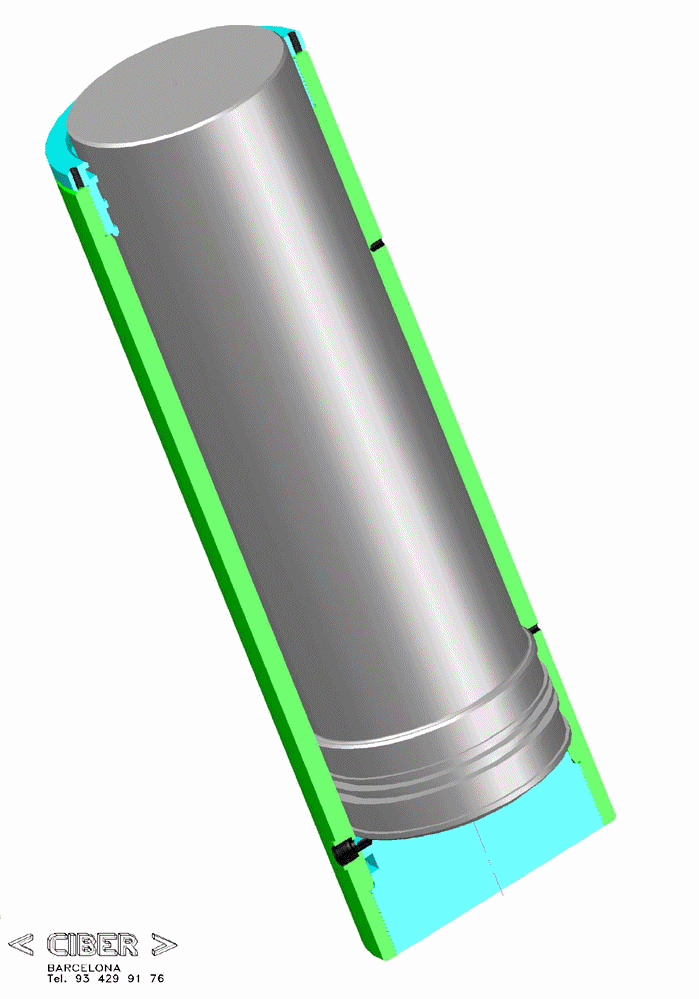

| WHIRT Cilindros hidráulicos especialmente estrechos, útiles para levantar pesados elementos de construcción a cierta altura, tales como cimbras. Al no disponer de espacio para los taladros de montaje de la tuerca, se ha de mecanizar con balona. Baja por gravedad por lo cual no precisan doble efecto.
|
 |

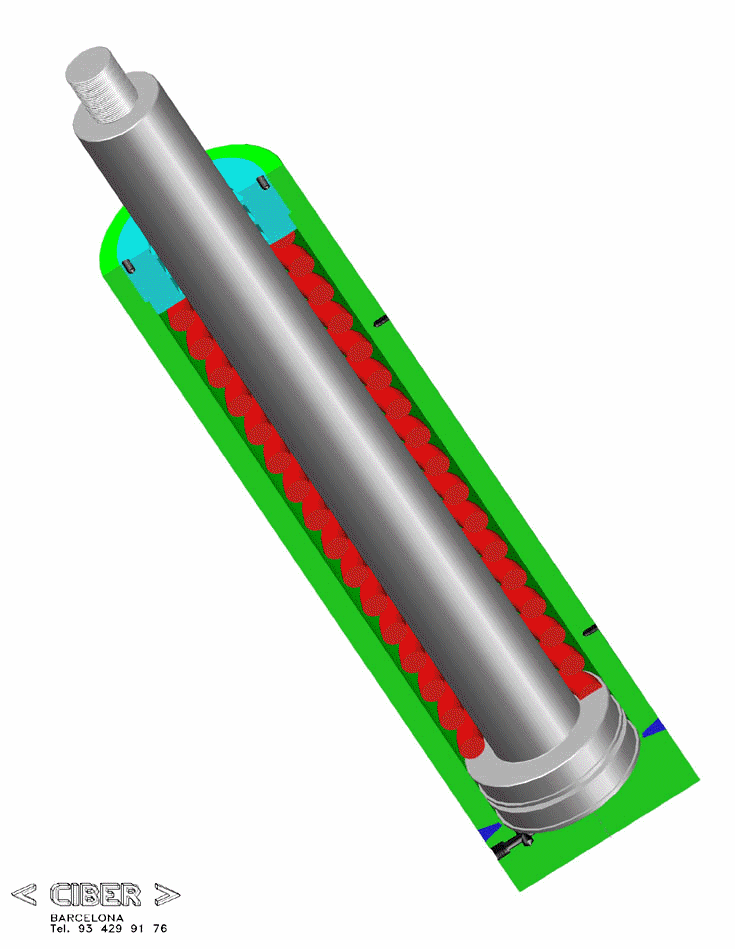

RETORNO CON RESORTE
Dado que al extenderse ha de vencer la fuerza del resorte, el rendimiento es reducido y la carrera está muy limitada por el grosor del resorte. Es
adecuado
cuando se precisa regular con exactitud los movimientos,
para lo cual ha de contener un sensor de carrera.
|
 |
|

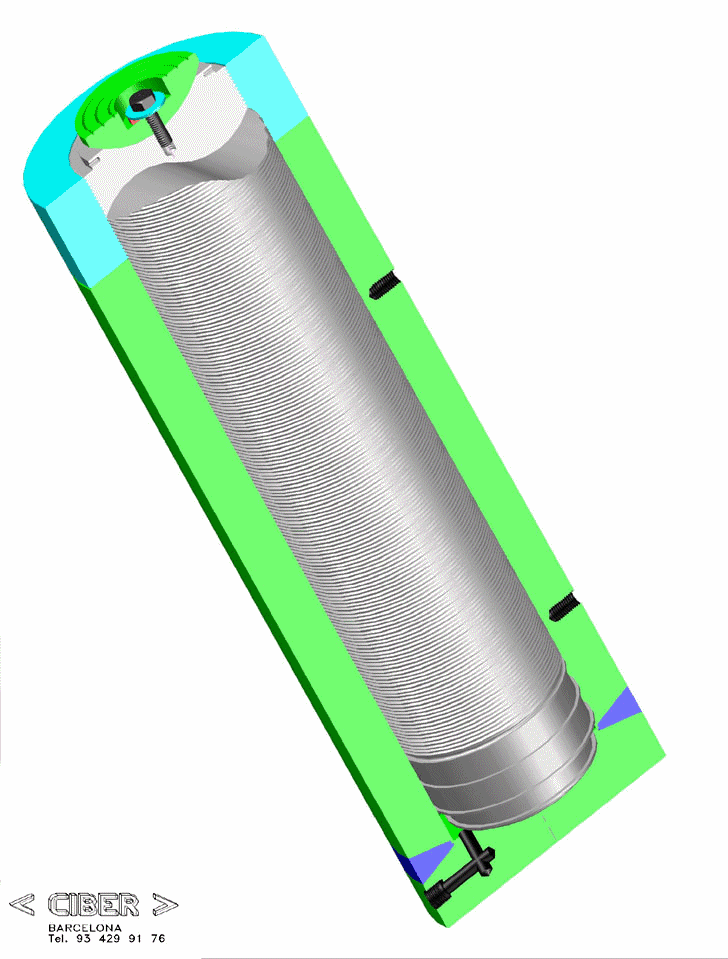

GATOS
Cilindros de doble efecto, gruesos de corta carrera para esfuerzos especialmente grandes, tales como desplazamiento de hincas o desempotramiento de estampidores provisionales. Normalmente precisa cabezal vasculante. |
 |
|
|
 |

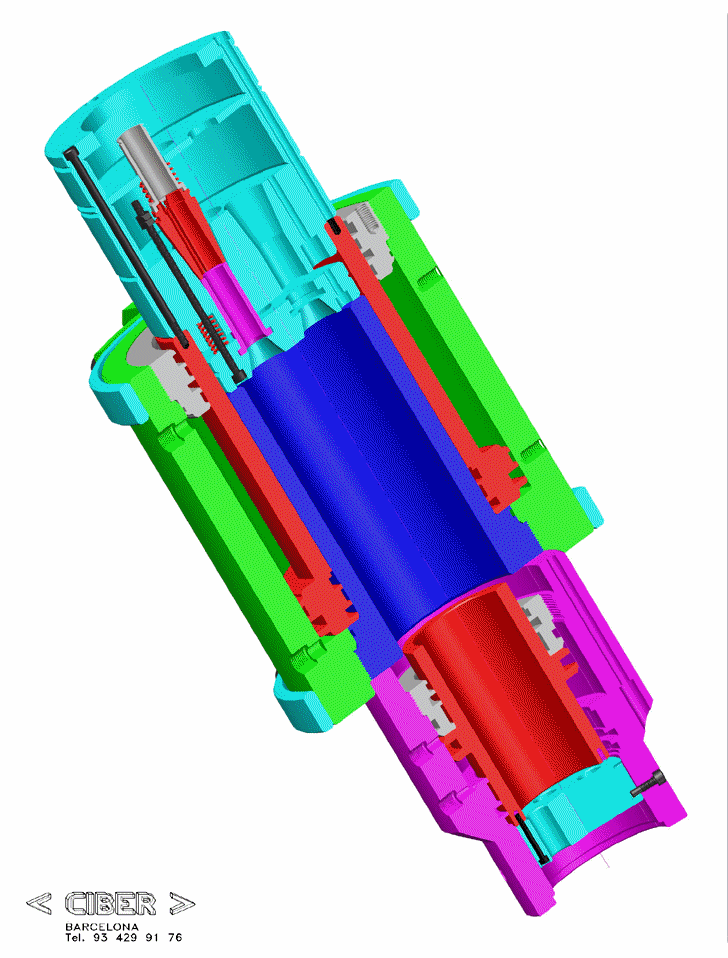

TENSADORES DE CABLES Mecanismo basado en dos cilindros hidráulicos asociados, que permiten tensar grupos de gruesos cables de acero con ayuda de unas cuñas de 3 patas que traban y destraban cada cable. El cilindro superior tira de los cables, clavando las cuñas superiores y desclavando las inferiores, a continuación el cilindro inferior clava las cuñas inferiores impidiendo que el cable retorne. El cilindro superior retrocede desclavando las cuñas superiores. Se repite el proceso. Este mecanismo requiere construir a medida una base porta cuñas anclada en la pared de hormigón desde la que se tira de los cables. Al introducir el primer cable, es preciso girar manualmente el cilindro superior para alinear los orificios de entrada y salida. |
 |
